 Mon nouveau jouet

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant
AuteurMessage
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 15:33

Je me fait pas trop de soucis de ce côté, dès que la moto roule à nouveau je vous confirmerais bien que ça freine assez...
Revenir en haut Aller en bas
http://www.seh-metz.com
christo81

avatar

Nombre de messages : 4267
Age : 65
Localisation et département : gaillac
Date d'inscription : 29/04/2011

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 16:03

La BM80RT qui pesait ses 230 kg sans fléchir ne disposait que d'un simple disque à l'avant et d'un étrier simple piston. Le tout était suffisant pour vriller la fourche sur un freinage de trappeur affraid et arrêter la bête avec le pneu qui couine sur le goudron sec.

En réalité, le risque c'est les rayons. La roue supportera t'elle la décélération due aux Béringer ??
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 17:38

Il y a plus de risque de cassez le moyeu arrière en accélérant que de manquer un freinage. Avec une roue de SM il n'y a plus d'amortisseurs de couple. La roue avant ne craint rien. J'ai de bons conseils en bossant dans une concession moto Smile
Revenir en haut Aller en bas
http://www.seh-metz.com
reno

avatar

Nombre de messages : 1450
Age : 47
Localisation et département : Sougy (Loiret)
Date d'inscription : 04/01/2011

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 17:57

On pourrait te le dire mais comme tu veux pas lâcher le type de moyeux ...


Dernière édition par reno le Mar 9 Avr 2013 - 15:13, édité 1 fois
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 19:12

Pour les moyeux c'est du WRF

Moyeu AV il faut simplement un moyeu de WRF, le diametre de l'axe est identique, à la HONDA. Les entretoises sont des entretoises de KTM juste reduites sur la longeur de 1 mm au tour ! Et la roue AV est calée au poile
Revenir en haut Aller en bas
http://www.seh-metz.com
Bricolo
Administrateur
avatar

Nombre de messages : 12046
Age : 54
Localisation et département : Forges les Eaux (76) Normandie
Date d'inscription : 27/02/2008

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 22:38

Franck_W a écrit:
Bientôt le nouveau té de fourche taillé dans la masse!

à propos ça me rappel le café de Mathieu

http://sevenfifty.fr-bb.com/t9492p140-projet-cafe-racer-sur-seven-fifty#255336



"Les gens qui ont bonne conscience ont souvent mauvaise mémoire"
Revenir en haut Aller en bas
chevy76
Administrateur
avatar

Nombre de messages : 18603
Age : 58
Localisation et département : St Eustache la forêt (Dpt 76)
Date d'inscription : 13/01/2008

MessageSujet: Re: Mon nouveau jouet   Lun 8 Avr 2013 - 23:55

Visiblement, tu es bien documenté et bien aidé par ton boulot !!!

Belle réalisation, on a hâte de voir le "produit fini" !!





Je ne suis pas magicien, mais je peux faire disparaitre une boite de chocolats !
Revenir en haut Aller en bas
http://motoself.chez-alice.fr
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 14:00

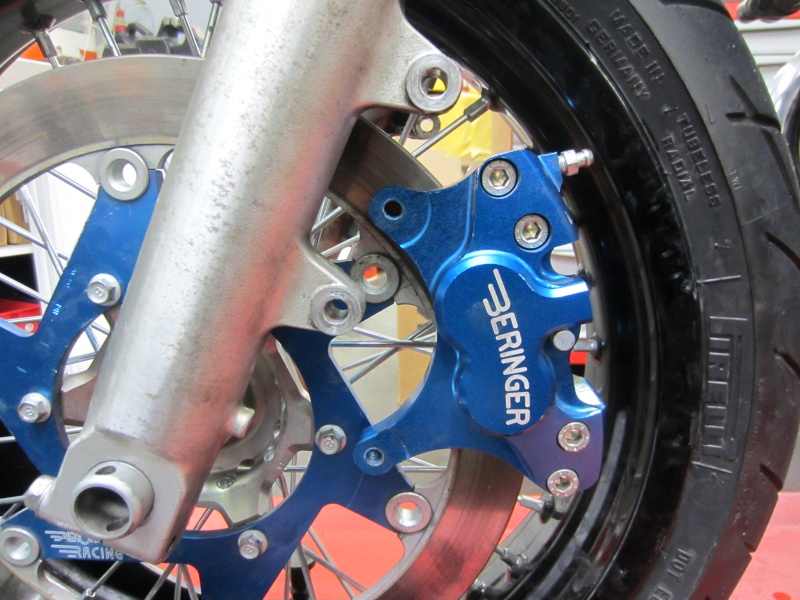

Présentation de l'étrier de frein av. pour effectuer le gabarie de la patte de fixation.

Revenir en haut Aller en bas
http://www.seh-metz.com
ALF

avatar

Nombre de messages : 1301
Age : 49
Localisation et département : le nOOOrd
Date d'inscription : 24/06/2009

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 14:20

c'est du top matos
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 21:45

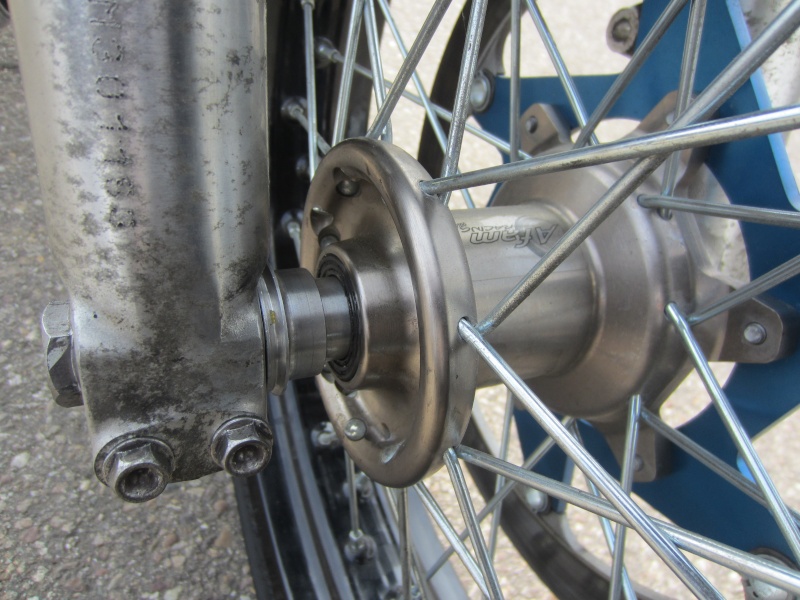

Le moyeu AV. de WRF, a un diamètre de l'axe identique, à la HONDA.

Ensuite j'ai fouiner dans mes boites au magasin pour trouver des entretoises à adapter sans trop de modifs!

Après plusieurs essais j'ai fini par trouver avec des entretoises de roue av. de KTM. Les entretoises sont juste réduites sur la longueur de 1 mm au tour! Les entretoises de KTM s'adaptent parfaitement au joints spy. Je peux vous fournir la Réf KTM des entretoises.

Attention les cotes des entretoises correspondent à la jante avec la suppression du support de compteur !

Revenir en haut Aller en bas
http://www.seh-metz.com
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 21:51

Schéma pour usinage de l'entretoise de roue arrière pour préparation du calage. L'entretoise permet de rattraper le diamètre du moyeu et d'utiliser l'axe de roue d'origine.

Revenir en haut Aller en bas
http://www.seh-metz.com
tarz

avatar

Nombre de messages : 71
Age : 44
Localisation et département : idf 78 acheres
Date d'inscription : 08/07/2011

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 22:29

salut et bienvenue


elle promet vraiment un super résultat belle ligne et belle gueule.

Merci beaucoup pour le partage.


Revenir en haut Aller en bas
expose



Nombre de messages : 680
Age : 35
Localisation et département : 57
Date d'inscription : 29/10/2012

MessageSujet: Re: Mon nouveau jouet   Mar 9 Avr 2013 - 23:46

salut et bienvenue a toi collegue moselan. Smile beau boulot.

par curiosite t es a quelle concess?
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 7:45

Je suis chez SEH METZ. DUCATI / KTM / H-D. Mon projet est à l'atelier de la concession pour ceux qui veulent voir la machine en transfo.
Revenir en haut Aller en bas
http://www.seh-metz.com
zedzedzed

avatar

Nombre de messages : 465
Age : 28
Localisation et département : Herault
Date d'inscription : 08/03/2012

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 10:08

Ah c'est cool, je pense que la modif des moyeux va en intéresser plus d'un ! Par contre juste par curiosité tu as une idée de la peinture de la bête une fois fini ? Bonne continuation !
Revenir en haut Aller en bas
expose



Nombre de messages : 680
Age : 35
Localisation et département : 57
Date d'inscription : 29/10/2012

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 11:55

je vais passer te voir a l 'occase avec plaisir Smile
la semaine prochaine je pense.a quel moment je derange moins? Smile
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 12:07

Alors là j'en ai encore aucune idée pour la couleur! Je garde que le moteur en couleur d'origine. je ferais du Photoshop dès que le projet sera fini !
Revenir en haut Aller en bas
http://www.seh-metz.com
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 12:07

Passe un mercredi ou jeudi le matin ça ira!
Revenir en haut Aller en bas
http://www.seh-metz.com
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 14:02

Préparation du support d'étrier Av.







Revenir en haut Aller en bas
http://www.seh-metz.com
nandou1

avatar

Nombre de messages : 22965
Age : 60
Localisation et département : Paris 13
Date d'inscription : 17/05/2009

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 16:55

si j'ai bien tout compris, tu as supprimé le compteur? scratch
pas raisonnable ça avec les bleus qui trainent partout. affraid


Les photos et vidéos du RVA 2017 sont là: http://sevenfifty.fr-bb.com/t18590-rva-2017-vos-photos-et-videos

http://sevenfifty.fr-bb.com/presentation-f1/presentation-d-un-petit-jeune-t4308.htm
http://sevenfifty.fr-bb.com/t4313p20-que-bella-y-a-pas-en-rouge-c-est-la-plous-bella


"Dans le vin il y a la sagesse, dans la bière il y a la liberté, et dans l'eau des bactéries"
Benjamin Franklin
Revenir en haut Aller en bas
reufarno

avatar

Nombre de messages : 9189
Age : 46
Localisation et département : à coté de MEAUX (77)
Date d'inscription : 14/09/2009

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 18:37

Support d'étrier en bois bravo je n'y aurais pas pensé, ça doit alléger l'avant de la moto

lol!
Revenir en haut Aller en bas
thiriet

avatar

Nombre de messages : 4886
Age : 57
Localisation et département : malzeville 54
Date d'inscription : 23/01/2011

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 18:39

il aurait été Belge le support aurait été en liège
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 19:06

Oui, c'est le gabarit en bois avant usinage de la pièce en alu! Faut bien sa avant de faire usiner la pièce Smile
Revenir en haut Aller en bas
http://www.seh-metz.com
reufarno

avatar

Nombre de messages : 9189
Age : 46
Localisation et département : à coté de MEAUX (77)
Date d'inscription : 14/09/2009

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 19:15

On avait bien compris . . . merci, on plaisantait


Si en plus d'être mécano en concess tu peux faire usiner des pièces . . . ça devrait être un bijou ta future "seven"
Revenir en haut Aller en bas
Franck_W

avatar

Nombre de messages : 85
Age : 31
Localisation et département : 57000
Date d'inscription : 04/04/2013

MessageSujet: Re: Mon nouveau jouet   Mer 10 Avr 2013 - 20:22

Je suis commercial pas mécano, mais j'ai de bon plans et je me débrouille de mes mains...
Revenir en haut Aller en bas
http://www.seh-metz.com
